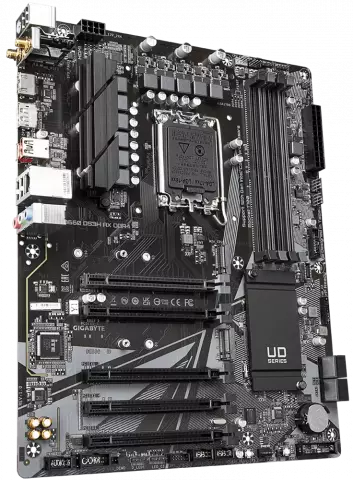

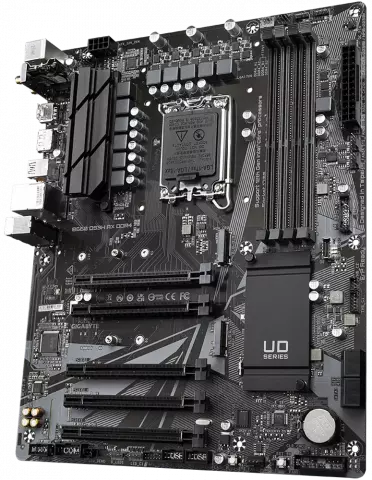

مادربرد GIGABYTE مدل B660 DS3H AX DDR4
GIGABYTE B660 DS3H AX DDR4
اتمام موجودی
معرفی محصول
مادربرد گیگابایت مدل Gigabyte B660 DS3H AX یکی از محصولات باکیفیت این برند بوده که پس از ارزیابی‌های مختلف و مهندسی دقیق با فرم فاکتور ATX تولید شده و برای استفاده‌های مهندسی و گیمینگ بسیار مناسب است.
این مادربرد با معماری دوکاناله دارای تراشه B660 اینتل و سوکت LGA1700 بوده، از پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند و دارای چهار اسلات با قابلیت پشتیبانی 128 گیگابایت حافظه رم DDR4 تا فرکانس 5333 مگاهرتز در پروفایل اورکلاک است. پشتیبانی از XMP یکی دیگر از مشخصات حافظه رم این محصول است.
دو اسلات M.2 با قابلیت پشتیبانی از نسل چهارم PCIe، چهار اسلات PCIe 3.0 x16، یک اسلات PCIe 4.0 x16 و 4 پورت SATA 6Gb/s بر روی این برد قرار گرفته‌اند. تغذیه پردازنده و RAM سیستم در این مادربرد توسط یک مدار تغذیه 11 فازی انجام می‌شود تا هنگام استفاده‌های سنگین، توان کافی برای سیستم تامین شود. ورودی برق پردازنده نیز توسط یک کانکتور 8 پین انجام خواهد شد.
در پنل جلو یک هدر USB-C 3.2 Gen 1، یک هدر USB-A 3.2 Gen 1، دو هدر USB-A 2.0، هدر فن پردازنده و جامپر Clear CMOS قرار گرفته اند. در پنل پشت نیز یک پورت USB-C 3.2 Gen 2x2، یک پورت USB-A 3.2 Gen 2 و چهار پورت USB-A 2.0 برای راحتی در استفاده از سیستم به‌کار رفته‌اند. 3 پورت صدای 7.1 کاناله، ماژول وای‌فای، پورت شبکه 1 گیگابایتی، پورت HDMI، ورودی DisplayPort و پورت PS/2 مشترک موس و کیبورد نیز در پنل پشت دیده می‌شود. همچنین این مدل برای ارتباطات بی‌سیم از جدیدترین فناوری ها یعنی Wi-Fi 6E و Bluetooth v5.2 پشتیبانی می‌کند.
مشخصات فنی
| مشخصات عمومی | |
| برند | گیگابایت |
| مدل | B660 DS3H AX DDR4 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel B660 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| فاز تغذيه اي پردازنده | 11 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200/3000/2933/2666/2400/2133 MHz |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x HDMI
1x DisplayPort |
| خروجی تصویر | رزولوشن HDMI : 4096x2160 با فرکانس 60 هرتز رزولوشن DisplayPort : 4096x2304 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 2 عدد |
| سوکت M2 | 1x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) 1x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| اسلات و پورت های اضافی | |
| PCIe 4.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x1 mode) | 4 عدد |
| صدا | |
| تراشه صدا | Realtek Audio CODEC High Definition Audio |
| تعداد کانال های صدا | 2 کانال 4 کانال 5.1 کانال 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | Realtek GbE LAN chip (1 Gbps/100 Mbps) |
| شبکه بی سیم | AMD Wi-Fi 6E RZ608 (MT7921K) WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands |
| بلوتوث | v5.2 |

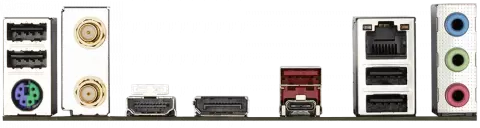

| پورت های پنل پشت | |
| پورت مشترک موس و کیبورد PS/2 | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 1 × USB 3.2 Gen2 4 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 3 عدد |
| Wi-Fi | بله |
| سایر پورت ها | 2x SMA antenna connectors (2T2R) |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB Type-C header with USB 3.2 Gen 1 support
1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 headers |
| سایر کانکتورهای داخلی | x 8-pin ATX 12V power connector
1x CPU fan header
1x water cooling CPU fan header
2x addressable LED strip headers
2x RGB LED strip headers
1x front panel audio header
2x Thunderbolt add-in card connectors
1x Trusted Platform Module header
1x serial port header
1x Q-Flash Plus button
1x reset button
1x reset jumper
1x Clear CMOS jumper |
| امکانات اختصاصی | APP Center
BIOS
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
Q-Flash Plus
Xpress Install |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
