مادربرد GIGABYTE مدل H510M S2H V2
GIGABYTE H510M S2H V2
اتمام موجودی
معرفی محصول

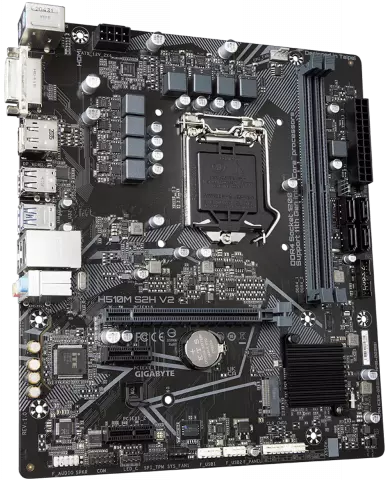

مادربرد گیگابایت مدل Gigabyte H510M S2H V2 یکی از محصولات اقتصادی و باکیفیت این برند بوده که با فرم فاکتور M-ATX و معماری دو کاناله برای استفاده خانگی و اداری طراحی و تولید شده است. این مادربرد با وجود تراشه H510 اینتل و سوکت LGA1200، از تمامی پردازنده‌های نسل ده و یازده اینتل پشتیبانی می‌کند.
گیگابایت برای H510M S2H V2، دو اسلات DIMM با قابلیت پشتیبانی از 64 گیگابایت حافظه رم DDR4 تا حداکثر فرکانس 2666 مگاهرتز و قابلیت XMP در نظرگرفته است.
این مادربرد از یک درگاه M.2 با پشتیبانی از PCIe Gen3 x4 برای نصب آسان انواع SSD بدون استفاده از پیچ گوشتی و چهار پورت SATA 6Gbps بهره می‌برد. همچنین یک اسلات PCIe 4.0 x16 و دو اسلات PCIe 3.0 x1 برای نصب انواع کارت‌های توسعه جانبی بر روی این برد تعبیه شده است.
برای سیستم خنک کننده، یک مدار مجتمع اختصاصی برای هر فن در نظر گرفته شده که آن را در برابر گرمای بیش از حد و جریان برق اضافی محافظت می‌کند. هر هدر به صورت پویا به سه حسگر حرارتی مجهز شده است که با نرم افزار SAMART FAN 6، قابلیت تنظیم و شخصی سازی دمای کارت‌های گرافیک پشتیبانی شده را، امکان پذیر خواهد نمود.
از مهمترین کانکتورهای این مادربرد می‌توان به یک کانکتور اتصال فن پردازنده، دو کانکتور خنک کننده هدر‌های سیستم، یک کانکتور سریال، یک جامپر Clear CMOS، یک هدر Trusted Platform برای تضمین امنیت دستگاه و یک کانکتور برای نصب تجهیزات RGB اشاره کرد. برای کانکتورهای هدر USB نیز از یک پورت USB 3.2 Gen 1 و دو پورت USB 2.0 استفاده شده است.

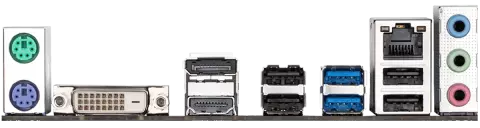

دو پورت USB 3.2 Gen 1، چهار پورت USB 2.0، سه پورت صدا، پورت شبکه 2.5 گیگابیتی، پورت HDMI، یک پورت موس، پورت کیبورد، یک DisplayPort، پورت DVI-D و دکمه آپدیت بایوس نیز در پنل پشت دیده می‌شود.
تغذیه پردازنده این محصول 8 فازی بوده و ورودی برق پردازنده آن توسط یک کانکتور 8 پین انجام می‌گیرد.
مشخصات فنی
| مشخصات عمومی | |
| برند | گیگابایت |
| مدل | H510M S2H V2 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1200 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel H510 |
| نسل پردازنده قابل پشتیبانی | نسل دهم و یازدهم Intel |
| نوع پردازنده | سری Core i9/i7/i5، نسل یازدهم Intel
سری Core i9/i7/i5/i3، سری Pentium، سری Celeron نسل دهم Intel |
| فاز تغذيه اي پردازنده | 8 |
| مشخصات حافظه رم | |
| تعداد اسلات | 2 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 2666/2400/2133 MHz |
| حداکثر رم قابل پشتیبانی | 64 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DVI-D
1x HDMI
1x DisplayPort |
| تعداد خروجی مانیتورهای قابل پشتیبانی همزمان | 2 عدد |
| خروجی تصویر | رزولوشن DVI-D : 1920x1200 با فرکانس 60 هرتز رزولوشن HDMI : 4096x2160 با فرکانس 30 هرتز رزولوشن DisplayPort : 4096x2304 با فرکانس 60 هرتز |
| سایر امکانات | پشتیبانی از HDCP 2.3 |
| ذخيره سازي | |
| تعداد اسلات M.2 | 1 عدد |
| سوکت M2 | 1x M.2 connector (Socket 3, M key, type 2260/2280 SATA and PCIe 3.0 x4/x2 SSD support) |
| پورت SATA 6Gb/s | 4 عدد |
| اسلات و پورت های اضافی | |
| PCIe 4.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 2 عدد |
| توضیحات | اسلات PCIe 4.0 x16(x16 mode) فقط توسط پردازنده های نسل 11 پشتیبانی می شود. |
| صدا | |
| تراشه صدا | Realtek Audio CODEC High Definition Audio |
| تعداد کانال های صدا | 2 کانال 4 کانال 5.1 کانال 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | Realtek GbE LAN chip (1 Gbit/100 Mbit) |
| پورت های پنل پشت | |
| پورت PS/2 کیبورد | 1 عدد |
| پورت PS/2 موس | 1 عدد |
| پورت DVI | 1 عدد DVI-D |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 2 × USB 3.2 Gen1 4 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 3 عدد |
| مشخصات فنی | |
| فرم فاکتور | mATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 headers |
| سایر کانکتورهای داخلی | 1x 8-pin ATX 12V power connector
1x CPU fan header
2x system fan headers
1x RGB LED strip header
1x front panel audio header
1x Trusted Platform Module header
1x serial port header
1x Clear CMOS jumper |
| امکانات اختصاصی | APP Center
Q-Flash
Xpress Install |
| مشخصات فیزیکی | |
| طول | 24.4 سانتیمتر |
| عرض | 21 سانتیمتر |
